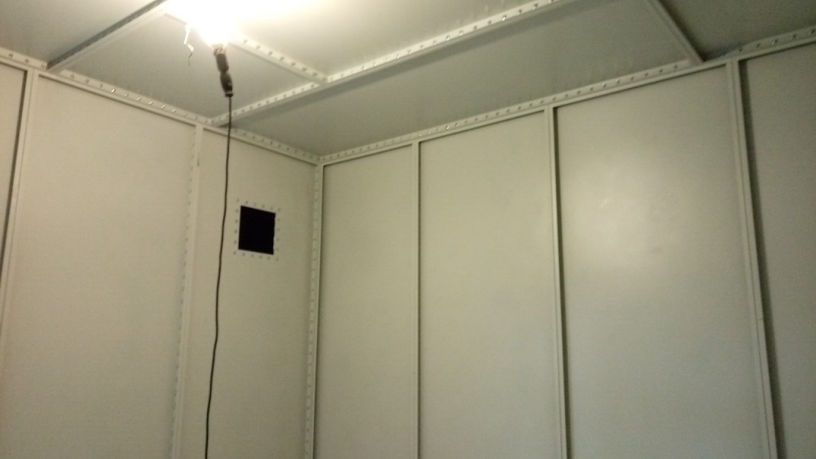

Shielded Room 隔離室/屏蔽室

隔離室（Isolation Room）或屏蔽室（Shielded Room）是一種具有高度電磁波隔離能力的封閉房間，通常用於進行EMC測試、研究和開發等工作。

隔離室通常使用金屬材料構建，例如鋼板、銅板或鋁板，並且可以使用專門的屏蔽材料來增強其屏蔽能力。它們具有一個或多個門，通常是磁性密封門，以防止外部電磁波進入室內。

隔離室內的空氣通常是過濾、冷卻和循環的，以確保室內的電磁環境穩定和一致。此外，室內也通常配備了各種EMC測試設備，例如信號發生器、頻譜分析儀、功率放大器、天線等。

在進行EMC測試時，隔離室可以減少外部干擾，確保測試結果的準確性和可重復性。在研究和開發階段，隔離室可以提供一個安靜的、穩定的和受控的電磁環境，以確保研究和開發工作的精確性和可靠性。

隔離室也可以用於其他應用，例如在無線電通信系統中測試和調試天線、在電子設備生產線中進行檢測和校準等。

應用

• 防止外界電磁干擾，保證室內低電平訊號測試的準確性。

• 防止室內的電子、電氣設備發射的電磁干擾洩漏到室外，干擾周圍的電子，電氣設備。

• 可做電磁干擾(EMI)和電磁耐受(EMS)的傳導性測試實驗。

• 腦神經測試屏蔽隔離室。

特性

• 電波隔離室其性能皆能符合美國ANSI、MIL、國際IEC及歐洲EN等標準。

• 隔離模組是標準尺寸的模組，在設計上可以滿足從10 MHz和18 GHz頻率間的使用，同時方便依不同需求建造成任意尺寸的隔離室。

• 2mm的鍍鋅鋼板，每一鋼板兩面都有20 mm的鍍鋅厚度。這厚度確保不受環境比如溫度和濕度的影響。

• 每個連接孔的距離時100mm，確保了鋼性，附加的15mm寬的折彎提供了內部的安裝孔洞和電氣的安裝。

• 整個實驗室可以由實驗室的主體結構支撐，如果在必要時候也可以由標準的鋼架結構作用。

• 隔離門開在側面的牆上，由金屬框架組成，連接門葉和彈簧片。所有模塊之間的連接都是獨特的RF密封方法，確保RF的密封。連接的機械裝置被分成門框彈簧連接片和門上的單刀結構。門的開關接觸表面都有特殊處理，不易留下污痕，為了維修和保養，門和門框都有RF密封元件，比如指狀的可替換金屬條，用螺絲啟子就可以完成拆裝。

• 為了確保隔離的效果，所有進入隔離室的電路都要做RF濾波。濾波器放置在高頻保護的裝置裏面，由複合的濾波器環流組成。這個規格都經MIL-STD 220A傳輸衰減的認證，所有的濾波器的衰減特性，要符合滿載全頻的範圍。

• 所有材料於將來擴充或重新拆裝時皆可全部使用。

• 本電波暗室為盤式模組系統建造，所有的隔離面均以模組化結合。

• 可配合場地的限制, 為客戶規劃不同的尺寸。
